Jungtis Fiber Quick



ODM SC Sujungimas Įjungtas Pluoštas Greita jungtis

Šviesolaidis (vieno režimo): LC/PC-LC/PC

Dalis prieš „/“ nurodo šviesolaidžio jungties modelį, o dalis po „/“ – optinio pluošto jungties pjovimo procesą, ty šlifavimo būdą.



Single-mode: Nurodo, kad optinio pluošto perdavimo režimas yra vieno režimo.



LC: nurodo, kad optinio pluošto jungties tipas yra LC jungtis.

PC: rodo, kad optinio pluošto jungties pjovimo procesas yra kompiuterio metodas.



LC/PC-LC/PC: reiškia, kad abiejuose pluošto galuose esančios jungtys yra LC/PC.



Toliau pradėsime pristatyti optinio pluošto perdavimo režimą, jungties tipą ir pjovimo procesą.



Optinio pluošto perdavimo režimas



Optinio pluošto perdavimo režimai apima vieno režimo ir kelių režimų.



Vienmodis pluoštas gali perduoti šviesos bangas tik vienu režimu.



Daugiamodis pluoštas turi didelį šerdies skersmenį ir gali perduoti kelių režimų šviesos bangas.



Taip pat pagal išvaizdos spalvą galite atskirti vienmodį ir daugiamodį pluoštą:



Vienmodės skaidulos dažniausiai yra geltonos, o kabelio šerdis yra 9.{2}}μm. Yra du centriniai vienmodžių skaidulų bangos ilgiai: 1310 nm ir 1550 nm. 1310 nm paprastai naudojamas perdavimui trumpais, vidutiniais ar dideliais atstumais, o 1550 nm - dideliems ir ypač dideliems atstumams. Perdavimo atstumas nustatomas pagal optinio modulio perdavimo galią. 1310 nm vienmodžio prievado perdavimo atstumas yra 10 km, 30 km, 40 km ir kt., o 1550 nm vienmodžio prievado perdavimo atstumas yra 40 km, 70 km, 100 km ir kt.

Daugiamodės optinės skaidulos dažniausiai yra oranžinės arba pilkos spalvos, o kabelių šerdys yra 50.0 μm ir 62,5 μm. Daugiamodio pluošto centrinis bangos ilgis paprastai yra 850 nm. Daugiamodio pluošto perdavimo atstumas yra palyginti trumpas, paprastai 500 m.

Įprasti optinio pluošto jungčių tipai yra šie:

SC: Visas SC pavadinimas yra Square Connector, todėl SC forma yra standartinė kvadratas. SC taip pat turi 2,5 mm įvorę, naudojant inžinerinį plastiką, kurio pranašumai yra atsparumas aukštai temperatūrai ir nėra lengvai oksiduojamas. Naudojamo kaiščio ir movos įvorės struktūra ir dydis yra visiškai tokie patys kaip FC tipo. Kaiščio galinis paviršius dažniausiai yra šlifuojamas PC arba APC tipo, o tvirtinimo būdas yra įkišamas skląstis be sukimosi. SC galima tiesiogiai prijungti ir atjungti, o tai patogu naudoti, tačiau tokio tipo jungtis lengva iškristi.

APC: galinis paviršius yra įžemintas 8 laipsnių kampu, daugiausia siekiant sumažinti atspindį, o jungtis paprastai yra žalia. Radijo ir televizijos bei ankstyvosios CATV programos yra labiau „APC“ tipo, kurios gali pagerinti TV signalų kokybę.

Produkto pavadinimas	SC UPC šviesolaidinės jungties šalto sujungimo vienmodė jungtis ft-oji greitoji jungtis
RL (grąžos praradimas)	Didesnis arba lygus 50 dB
Įdėjimo praradimas	Mažiau nei 0,3 dB (dB)
Spalva	Mėlyna
MOQ	2
Mokėjimo sąlygos	100% T / T, „Mastercard“ kredito kortelė, mokėjimas, el

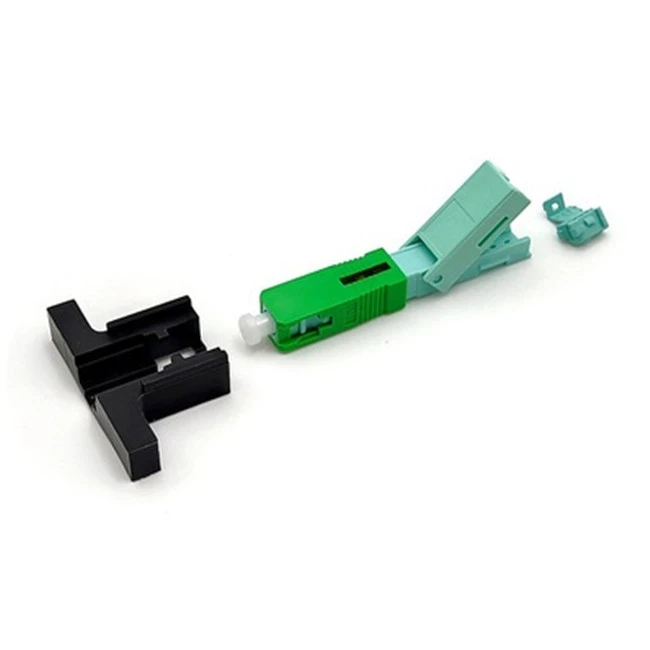

Produkto pavadinimas	SC APC šviesolaidinė jungtis šalto sujungimo vienmodė jungtis ft-oji greitoji jungtis
RL (grąžos praradimas)	Didesnis arba lygus 60 dB
Įdėjimo praradimas	Mažiau nei 0,3 dB (dB)
Spalva	Žalias
MOQ	2
Mokėjimo sąlygos	100% T / T, „Mastercard“ kredito kortelė, mokėjimas, el
