Kabelio, skydo tvirtinimo, PCB ir lauko laidų konfigūracijos

M12 jutiklių, automatikos ir pramoninių laidų jungtys

KABASI tiekia M12 jungtis kabelio, skydelio, PCB, lauko laidų, ekranuotų ir stačiakampių konfigūracijų. Pasirinktose gaminių grupėse yra A, B ir D kodų pavyzdžiai ir skirtingi kaiščių išdėstymai, tačiau galimas derinys turi būti patvirtintas atskiro gaminio brėžinyje.

Pradėkite nuo poravimosi sąsajos, kodavimo, pinout ir prijungimo užduoties. Tada patvirtinkite kabelio konstrukciją, montavimo būdą, elektros apkrovą, aplinką ir kiekį. Siųsti esamą modelį, įrenginio brėžinį arba pavyzdį, kai pakeitimas turi būti suderintas su įdiegta jungtimi.

KABASI M12 cable panel-mount PCB and field-wireable connectors

Kabelio surinkimas
Panel-Mount Lauko laidas Ethernet

Įtraukite sujungimo dalies modelį, kodavimą, kaiščio priskyrimą, kabelio ilgį, montavimo brėžinį, elektros apkrovą, aplinką ir kiekį. → Siųsti projekto informaciją ←

Namuose 12 3 4 5 Paskutinis puslapis 1/5

M12 jungčių tipai pagal jungties struktūrą

M12 dydžio etiketė neapibrėžia visos jungties. Pirmiausia pasirinkite jungties struktūrą, tada suderinkite kodą, kištuką, sujungimo pusę, kontakto lytį, kabelį ir montavimo informaciją.

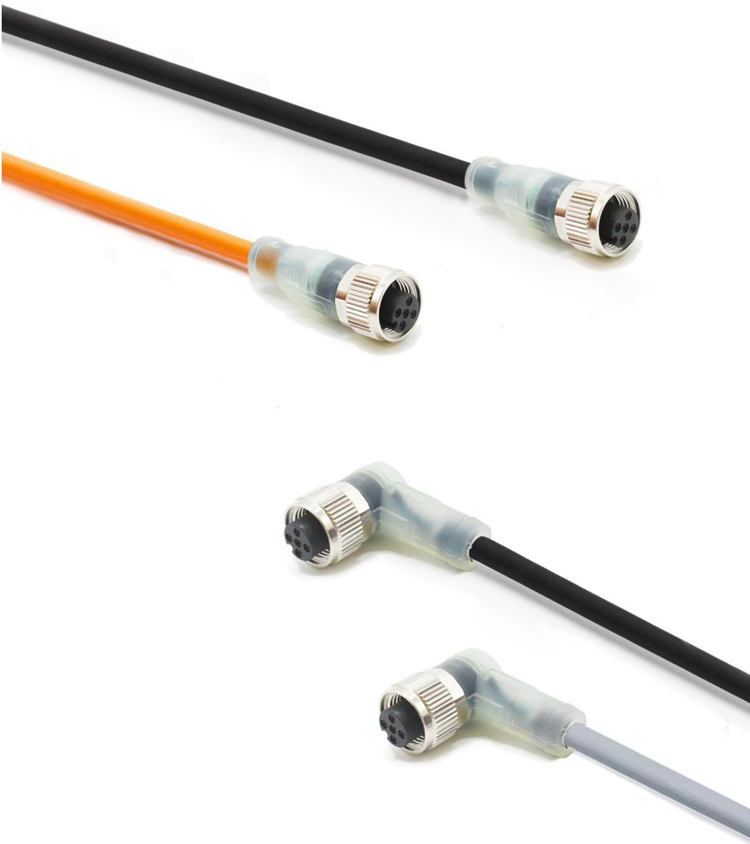

M12 kabelių mazgai

M12 kabelių rinkiniai sujungia jungtį ir kabelį kaip vieną nurodytą mazgą. Patvirtinkite kodavimą, išvadą, kabelio ilgį,laidininko dydis, ekranavimas, apvalkalo medžiaga, kabelio išėjimas ir priešingo galo galas.

M12 Panel-Mount jungtys

Skydelyje montuojama M12 jungtispusės sąsaja tarp išorinių kabelių ir įrangos korpusų. Pateikite išpjovą,montavimo sriegis, plokštės storis, tvirtinimo priekinė arba galinė kryptis, galinis galas, jungiamosios pusės žymėjimas ir kontaktaslytis.

M12 PCB tvirtinimo jungtys

PCB montuojamoms M12 jungtims reikalingas plokštės išdėstymas, kaiščių priskyrimas, orientacija, korpuso atstumas ir mechaninisparama turi būti tikrinama kartu. Patvirtinkite gaminio brėžinį ir pėdsaką prieš išleisdami PCB.

Lauko laidinės M12 jungtys

Lauke jungiamos M12 jungtys pasirenkamos, kai kabelis turi būti nutrauktas montuojant arba atliekant techninę priežiūrą. Patikrinkite išorinį kabelio skersmenį, laidininko dydį, ekranavimą, užbaigimo būdą, sandarinimo komponentus ir laisvą vietą įrankiams.

EkranuotasirStačiakampės M12 jungtys

Kabeliui ir signalų sistemai gali prireikti ekranuotų konfigūracijų, o stačiakampis kabelio išėjimas gali sumažinti galinęklirensas. Nė viena funkcija nepatvirtina elektrinio suderinamumo; kodavimo, smeigtuko, skydo galų ir sujungimo matmenys turi būtivis dar atitinka.

M12 eterneto kabelio parinktys

M12–RJ45irM12 eterneto kabelisproduktai yra išvardyti dabartiniame asortimente. Kodavimas, tinklo reikalavimas, PIN kodasPriskyrimas, kabelio kategorija, ekranavimas, ilgis ir jungties orientacija turi būti patvirtinta konkrečiam mazgui.

Ryšio užduotis	Pradinis formatas	Turi patvirtinti
Iš anksto prijungtas jutiklis arba pavara	Kabelio surinkimas	Kodavimas, kontaktas, kabelis, ilgis, priešingas galas
Įrangos korpusas	Skydelyje montuojama jungties pusė	Išpjova, sriegis, plokštės storis, sujungimo pusė, kontaktinė lytis
Grandinės plokštė	PCB tvirtinimo jungtis	Pėdsakas, orientacija, smeigtukų skyrimas, atstumas
Nutraukimas vietoje	Lauko laidinė jungtis	Kabelio OD, laidininkas, ekranas, galas, sandarinimas
Ribota vieta gale	Stačiakampė jungtis	Kabelio išėjimas, lenkimo erdvė, sujungimo prošvaisa
Pramoninis tinklas	Patikrintas Ethernet kabelio surinkimas	Kodavimas, tinklas, kabelio kategorija, ekranavimas, kontaktas

M12 cable panel-mount PCB field-wireable shielded and right-angle connector types

M8 ir M12 sąsajos patikrinimas

M8 ir M12yra skirtingų dydžių jungčių ir nėra keičiami pavadinimai. Jei įdiegta įrenginio sąsaja yraneaišku, prieš pasirinkdami M12 diapazoną palyginkite sujungimo matmenis, kodavimo raktą, kaištį ir laisvą montavimo vietą.

M12 kodavimas: suderinkite sąsają prieš PIN skaičių

Kodavimas valdo raktų įvedimą ir numatytą sąsają M12 produktų šeimoje. Dabartinėje svetainėje yra A, B ir D koduotų pavyzdžių, o techniniame kodavimo vadove paaiškinamos papildomos kodų šeimos. Nemanykite, kad kiekvienas kodavimas yra prieinamas su kiekvienu kaiščių skaičiumi, kabeliu ar tvirtinimo konstrukcija.

A koduoti pavyzdžiai

A kodu pavyzdžių yra dabartiniame gaminių asortimente. Prieš pasirinkdami, tikslaus gaminio puslapyje patvirtinkite kaiščių išdėstymą, sujungimo brėžinį ir elektrinę funkciją.

Prieinamumas su B kodu

B kodas pateikiamas platesniame M12 asortimento aprašyme ir pasirinktoje gaminio informacijoje, tačiau šis auditas nenustatė askirtas komercinio produkto puslapis su nedviprasmišku B kodu H1. Patvirtinkite esamo produkto prieinamumąkatalogą prieš paskelbdami B kodu pažymėtą produkto pretenziją.

D-koduotasKabelių pavyzdžiai

D koduotų kabelių gaminiai yra išvardyti pramoniniams tinklams ir jungtims nuo M12 iki RJ45. Patvirtinkite visą laidąsurinkimas, kaiščio priskyrimas, kabelio kategorija, ekranavimas ir ilgis, o ne pasirinkti tik iš kodinio pavadinimo.

Kodavimo vadovas

Naudokite visąkodavimasvadovas, kaip suprasti, kaip skiriasi A, B, D, X, S, T, K ir L kodų šeimos, tada grįžkite į atitinkamą produktąpuslapyje, kad patikrintumėte, ką KABASI šiuo metu siūlo reikiama struktūra.

M12 kaiščių skaičius, išvestis ir laido identifikavimas

Kaiščių skaičius neapibrėžia kaiščių funkcijos. Patvirtinkite patvirtintame brėžinyje kodavimą, sujungimo vaizdą, kaiščių numeraciją, signalo arba maitinimo priskyrimą, įkrautus kontaktus, apsauginį įžeminimą ir visus nenaudojamus kontaktus.

Produktų pavyzdžiai pagal smeigtukų skaičių

Dabartinį asortimentą sudaro produktų puslapiai, skirti 4, 5 ir 8 kontaktų pavyzdžiams, ir vienas platus produktų puslapių sąrašai 2, 3, 4, 5, 6, 8ir 12 kontaktų parinktys. Šie pavyzdžiai neįrodo, kad kiekvienas kaiščių skaičius yra prieinamas naudojant kiekvieną kodavimą ar struktūrą.

M12 4-pin jungtis

M12 5-pin kabelio jungtis

M12 8-kaiščio skydelio tvirtinimo jungtis

vandeniui atspari M12 jungtis

Pinout ir vielos spalvų ištekliai

Naudokite gaminio brėžinį kaip valdymo šaltinį kaiščių numeravimui ir laidų priskyrimui. Bendrieji straipsniai gali paaiškintiįprasta praktika, tačiau jie nepakeičia įsigyto mazgo patvirtinto kaiščio.

kaip atpažįstami M12 kaiščiai

M12 kaiščio konfigūracijos

M12 4-kaiščio vielos spalvos

Kaip pasirinkti M12 jungtį

Patvirtinkite esamą poravimosi sąsają

Pateikite įrangos modelį, esamos jungties modelį, nuotraukas, matmenis ir sujungimo brėžinį. Vien tik M12 išvaizda nepatvirtina kodavimo, kontakto ar suderinamumo.

Apibrėžkite kodavimo ir PIN priskyrimą

Nurodykite reikiamą kodavimą, kaiščių skaičių ir užbaikite kaiščių priskyrimą. Pažymėkite įkrautus kontaktus, signalo tipą, galią, apsauginį įžeminimą, ekranavimą ir nenaudojamas padėtis.

Pasirinkite jungties struktūrą

Rinkitės iš kabelių surinkimo, skydelyje montuojamos jungties pusės, PCB tvirtinimo dalies, lauko laidų jungties, ekranuotos konstrukcijos, tiesaus arba stačiakampio kabelio išėjimo ir bet kokių skirstytuvo ar jungties reikalavimų.

Apibrėžkite kabelį

Nurodykite kabelio ilgį, išorinį skersmenį, laidininko dydį, gyslų skaičių, ekranavimą, apvalkalo medžiagą, lankstumo reikalavimą ir priešingo galo galą.

Patvirtinkite elektros apkrovą

Pateikite darbinę įtampą, nuolatinę srovę kiekvienam apkrautam kontaktui, paleidimo ar viršįtampio sąlygas, signalo arba tinklo funkciją ir darbo ciklą. Netaikykite vieno gaminio dabartinio įvertinimo visam M12 asortimentui.

M12 srovės įvertinimo sumažinimo vadovas

Apibūdinkite aplinką

Nurodykite dulkes, vandenį, aušinimo skystį, alyvą, chemines medžiagas, vibraciją, temperatūrą, plovimą ir naudojimą viduje arba lauke. Patvirtinkite tikslaus gaminio įvertinimą, sujungimo būklę, kabelio sandariklį ir užbaigtą montavimą.

M12 jungtys atsparios vandeniui

Patvirtinti brėžinius ir pavyzdžius

Prieš gamindami patvirtinkite jungties brėžinį, kištuką, kabelio brėžinį, skydelio išpjovą arba PCB pėdsaką. Naudokite pavyzdį poravimui, tęstinumui ir montavimo patikrinimams, kai suderinamumas yra labai svarbus.

patikrinkite M12 jungties tęstinumą

kaip įdiegti M12 jungtis

baigti M12 jungtis

Patikra prieš patvirtinimą

Prieš patvirtindami, palyginkite pavyzdį su brėžiniu, patikrinkite sujungimą ir fiksavimą, apžiūrėkite kabelį ir galą, patikrinkite tęstinumą su patvirtintu kištuku ir užregistruokite bet kokius matmenų ar surinkimo nuokrypius. Taikykite tik tuos testus, kurių reikalaujama produkto specifikacijoje ir pirkimo sutartyje.

Informacija, reikalinga M12 jungties pasiūlymui

Išsiųskite šią informaciją, kad KABASI galėtų susiaurinti galimus standartinius gaminius arba kabelių surinkimo konfigūracijascitata:

1. Įranga ir pritaikymas;

2. Esamas jungiamosios dalies modelis, brėžinys arba pavyzdys;

3. Kodavimas, kaiščių skaičius ir užbaigiamas PIN priskyrimas;

4. Kištuko arba lizdo sujungimo pusės žymėjimas, kaip apibrėžta gaminio brėžinyje arba gamintoju;

5. Vyriško ar moteriško kontakto reikalavimas;

6. Kabelis arba skydas / PCB / lauko laidų struktūra;

7. Kabelio ilgis, OD, laidininkai, ekranavimas, apvalkalas ir priešingas galas;

8.Įtampa, nuolatinė srovė, signalas arba tinklo funkcija;

9. Montavimo matmenys, tiesus arba stačiakampis išėjimas ir laisva erdvė;

10. Apsaugos ir aplinkosaugos reikalavimai;

11.Kiekis, mėginio reikalavimas ir pristatymo vieta.

Atsiųskite savo M12 jungties specifikaciją

Pasidalykite sujungimo sąsaja, kodavimu, kištuku, kabeliu, montavimu, elektros apkrova ir aplinka. KABASI naudos informacijąprieš pateikdami pasiūlymą nustatyti artimiausią turimą gaminį arba kabelio mazgo konfigūraciją.

Prašyti M12 modelio suderinimo

Dažnos M12 jungties pasirinkimo klaidos

Pasirinkimas pagal M12 Vien tik išvaizdą

Panašūs apskriti apvalkalai nepatvirtina kodavimo, kontakto, poravimosi matmenų ar elektrinio suderinamumo. Naudokite visą modelįir patvirtintas brėžinys.

Kištuko traktavimas kaip ir vyriškas

Kištukas ir lizdas apibūdina sujungimo jungties puses arba sąsajos stilius, o vyrai ir moterys apibūdina kontakto lytį.Nė vienas iš šių terminų neidentifikuoja kabelio arba skydo montuojamos konstrukcijos; patvirtinkite gaminio brėžinį ir gamintojąpaskirtis.

Darant prielaidą, kad tas pats PIN kodas reiškia suderinamumą

Jungtys su tuo pačiu kontaktų skaičiumi gali naudoti skirtingą kodavimą, kaiščių priskyrimą, elektrines funkcijas arba sąsajas.Prieš užsakydami patvirtinkite visus keturis.

Vieno produkto įvertinimo taikymas visai kategorijai

Viename M12 produkto puslapyje rodomas įvertinimas automatiškai netaikomas visiems 57 produktų sąrašams. Patikrinkite tikslią dalį, laidą,suderinta būklė ir montavimas.

Jungties patvirtinimas prieš kabelį arba skydą

Kabelio OD, ekranavimas, laidininko dydis, plokštės storis, išpjova ir galinė prošvaisa turi įtakos galutinei konstrukcijai. Patvirtinkite juosprieš parengiant patvirtinimą.

M12 jungties DUK

K: Kas yra M12 jungtis?

A: M12 jungtis yra apskritų jungčių šeima, naudojanti M12 srieginę sąsają. Kodavimas, smeigtukas, kontakto lytis, sujungimo pusės tipas, kabelis ir tvirtinimo konstrukcija nustato tikrąją konfigūraciją

K: Kurį M12 kodavimą turėčiau pasirinkti?

A: Pasirinkite kodavimą, reikalingą įrenginio sąsajai ir ryšio arba elektros funkcijai. Naudokite poravimosi dalies modelį ir brėžinį; nesirinkite kodavimo vien iš bendrosios programos etiketės.

K: Kiek kontaktų yra M12 jungtims?

A: Dabartinėje svetainėje yra keli gaminių pavyzdžiai, įskaitant 4, 5 ir 8 kontaktų puslapius, o viename produkto puslapyje pateikiamos 2–12 kaiščių parinktys. Prieinamumas priklauso nuo kodavimo ir konstrukcijos, todėl patvirtinkite tikslų derinį.

Klausimas: Ar visos M12 jungtys yra atsparios vandeniui?

A: Ne. Apsauga priklauso nuo tikslaus gaminio, sujungimo būklės, kabelio sandariklio, įrengimo ir bandymo sąlygų. Patvirtinkite įsigytos jungties įvertinimą ir užbaikite surinkimą.

K: Ar M12 jungtis galima naudoti eternetui?

A: Svetainėje galima įsigyti pasirinktų M12 Ethernet ir M12–RJ45 kabelių gaminių. Norėdami tiksliai surinkti, patvirtinkite kodavimą, išvadą, kabelio kategoriją, ekranavimą ir tinklo reikalavimus

Kl .: Kuo skiriasi kabelio, skydo laikiklio ir PCB tvirtinimo M12 jungtys?

A: Kabelio mazgą sudaro kabelis, skydelyje montuojama jungties pusė įdedama per korpusą, o PCB tvirtinimo jungtis baigiasi grandinės plokštėje. Kiekvienam formatui reikia skirtingų mechaninių ir užbaigimo detalių.

Galutinė M12 atrankos santrauka

Pasirinkite M12 jungtį suderindami įrenginio sąsają, kodavimą, smeigtuką, sujungimo pusės žymėjimą, kontakto lytį, ryšįkonstrukcija, kabelis, elektros apkrova, montavimas ir aplinka. Tiksliai konfigūracijai naudokite gaminių puslapius ir patvirtinkite brėžiniusarba pavyzdžius prieš gamybą, kai suderinamumas yra labai svarbus.
