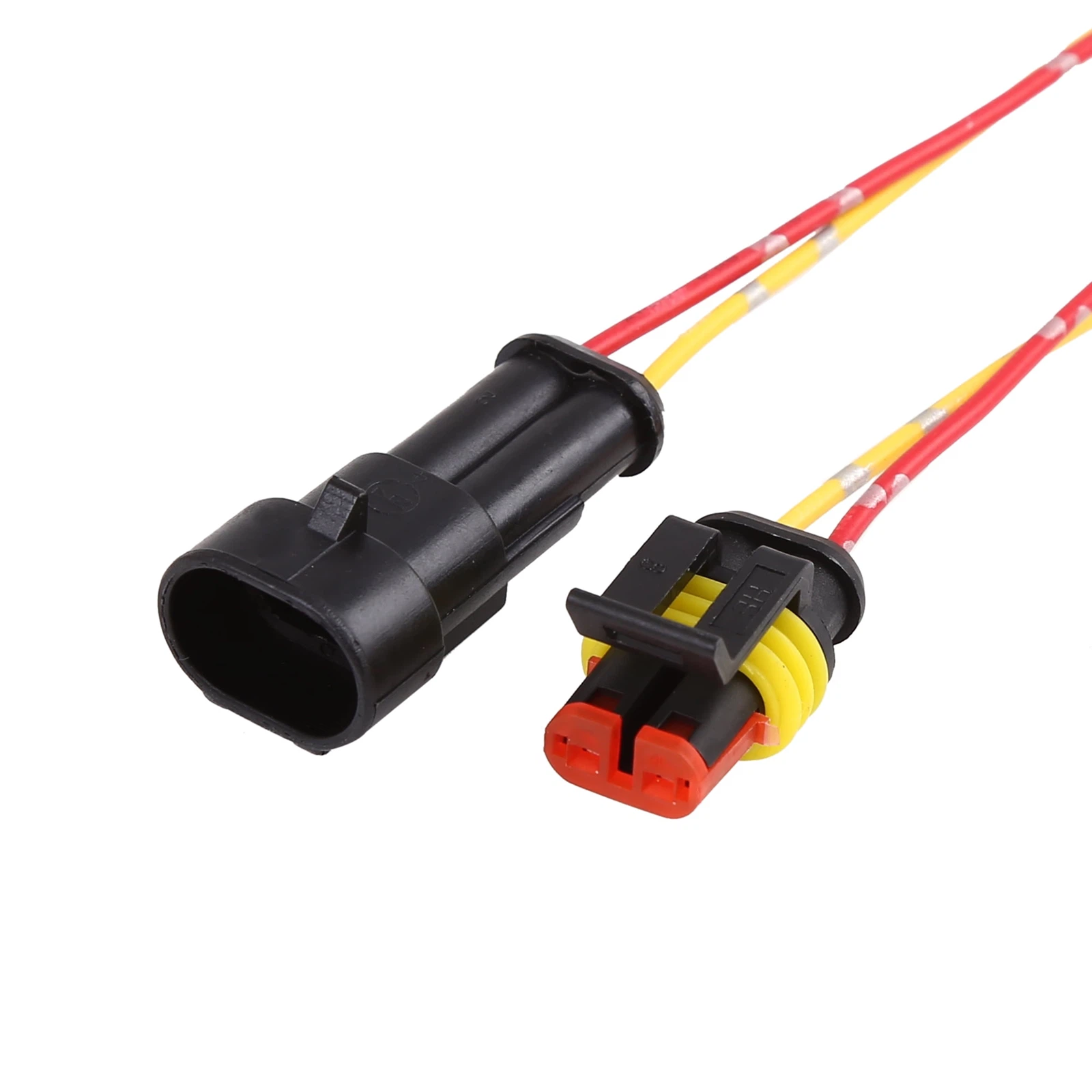

Kodėl vibracijos nuovargis yra pagrindinis automobilių jungčių patikimumo iššūkis

Reikalingame automobilių inžinerijos pasaulyje kiekvienas komponentas turi ištverti nuolatinį judėjimą. Tarp jų elektros jungtis-dažnai siekia šimtus ar tūkstančius vienoje transporto priemonėje-susitinka su unikaliu ir negailestingu priešu: vibracijos-sukeltu nuovargiu. Reikalavimas, kad automobilių jungtys atitiktų ypač griežtus vibracijos ir mechaninio nuovargio standartus, nėra savavališka specifikacija; tai neabejotina transporto priemonės saugos, funkcionalumo ir ilgaamžiškumo sąlyga. Skirtingai nuo stacionarių vartotojų prietaisų, automobilis yra nuolatinės, kelių ašių vibracijos platforma, kurioje elektros tęstinumas negali būti „jeigu“, o „kiek laiko“ garantija.

Negailestinga automobilių vibracijos aplinka
Transporto priemonės vibracijos profilis yra sudėtingas, visur esantis ir žalingas:

• Daugia{0}}ašių ir plataus spektro:Vibracijos kyla dėl variklio, transmisijos, kelio trūkumų ir važiuoklės dinamikos. Jie atsiranda visose trijose ašyse (X, Y, Z) ir plačiame dažnių spektre – nuo ​​žemo-dažnio korpuso iki aukšto-dažnio variklio harmonikų.
• Nuolatinis ir kaupiamasis:Tai nėra pertraukiamas įvykis. Per 150 000+ mylių transporto priemonės naudojimo trukmę jungtis gali atlaikyti milijardus įtempių ciklų. Dėl to vibracija yra pagrindinis medžiagos nuovargio veiksnys ir nusidėvėjimo mechanizmai, kurie lėtai blogina veikimą.
• Sustiprinta pagrindinėse vietose:Jungtys variklio skyriuje, transmisijoje arba pakabos / ratų angoje yra veikiamos didžiausių g{0}}jėgų, todėl jų projektavimo kriterijai yra patys griežčiausi.

Pagrindinis gedimo mechanizmas: įtrūkusi korozija
Vibracijos klastingiausias poveikis jungtims yra ne didelis mechaninis lūžimas, o mikroskopinis reiškinys, vadinamas frettinga korozija. Tai yra pagrindinė priežastis, kodėl vibracijos standartai yra tokie svarbūs.

• Procesas:Esant vibracijai, sujungtas kaištis ir lizdas patiria mikro{0}}skopinį santykinį judėjimą (paprastai 10–100 mikrometrų diapazone). Šio judesio pakanka, kad pralaužtumėte ploną apsauginį paviršių (dažniausiai alavo arba aukso) ant kontaktų.
• Cheminė reakcija:Netaurieji metalai (paprastai vario lydinys) oksiduojasi esant orui ir drėgmei. Šis oksidas (pvz., vario oksidas) yra kieta, ne-laidi keramika.
• Elektros pasekmės:Oksido dalelės kaupiasi kontaktinėje sąsajoje, veikdamos kaip izoliatorius. Tai sukelia dramatišką ir nestabilų kontaktinio pasipriešinimo (CRES) padidėjimą.
• Nesėkmė:Padidėjusi kontaktinė varža lemia įtampos kritimą, signalo vientisumo problemas, vietinį šildymą (I²R nuostolius) ir galiausiai nutrūkstančias jungtis arba visišką grandinės gedimą. Tai pasireiškia transporto priemonėse kaip atsitiktiniai jutiklių gedimai, įspėjamieji žibintai, informacijos ir pramogų sistemos sutrikimai arba jėgos pavaros gedimai.

Pramonės atsakas: griežti vibracijos bandymo standartai
Siekdama imituoti transporto priemonės veikimo trukmę suspaustą vibraciją, automobilių pramonė sukūrė griežtus ir standartizuotus patvirtinimo testus. Tai yra įtvirtinta tokiose specifikacijose kaip USCAR-2 (JAV), LV214 (Vokietijos automobilių gamintojai) ir įvairūs ISO standartai.

• Sinusoidinės ir atsitiktinės vibracijos profiliai:Tikrinamos objektų jungtys ir kontroliuojamos{0}}dažnio bangos, ir tikroviški atsitiktiniai vibracijos spektrai, imituojantys faktinius kelio duomenis.
• In{0}}Stebėjimas vietoje:Svarbiausia, kad jungtys vibruojamos, kai yra įtampa ir veikiamos apkrovos. Per grandinę perduodama nuolatinė žemo lygio „monitoriaus srovė“, kad būtų galima aptikti bet kokį momentinį nenutrūkstamumą arba varžos šuolį, viršijantį griežtą slenkstį (pvz., 1 mikrosekundės pertraukimą arba 1 omo padidėjimą). Taip užfiksuojami periodiniai gedimai, kurie yra būdingas nerimo požymis.
• Temperatūros ir drėgmės ciklas:Dažnai atliekama kartu su terminiu ciklu (pvz., temperatūros / drėgmės / vibracijos, THV bandymai), siekiant paspartinti korozijos procesus ir pakartoti dangtelio sąlygomis.
• „8 modelių“ testas:Standartinė ilgaamžiškumo seka, kurioje vibracija derinama su terminiu ciklu ir mechaniniu smūgiu, atspindinti visą jungties gyvavimo ciklą.

Dizaino strategijos, kaip įveikti vibracijos nuovargį
Kad išlaikytų šiuos testus ir užtikrintų lauko patikimumą, jungčių inžinieriai taiko daugialypį{0}}projektavimo metodą:

1) Kontaktų dizainas ir medžiagos:

• Didelės{0}}įprastos jėgos konstrukcijos:Padidinus spyruoklinę įprastą moteriško gnybto jėgą, pagerėja kontaktinis slėgis, o tai sumažina mikro{0}}judesį ir užtikrina geresnį elektrinį dujų- sandarumą.
• Atsparios dilimui{0}}atsparios dangos:Perėjimas nuo grynos alavo (linkusios į dilimą) prie aukso{0}}skardos ar sidabro lydinių arba naudojant tepalus, specialiai sukurtus užkirsti kelią oksidų susidarymui ir nusidėvėjimui.
• Dviejų- arba kelių- spindulių kontaktų sistemos:Šios konstrukcijos suteikia perteklinius kontaktinius taškus, užtikrinančius, kad net jei vienas taškas pablogėja, išliks alternatyvus srovės kelias.

2) Jungties korpuso ir užrakinimo architektūra:

• Tvirtos pirminės ir antrinės spynos:Jungties korpusas turi turėti CPA (jungties padėties užtikrinimo) fiksatorių ir TPA (terminalo padėties užtikrinimo) užraktą. Šios savybės neleidžia jungtims atsijungti ir gnybtams atsitraukti dėl vibracijos.
• Įtempimo mažinimas ir vielos valdymas:Tinkami kabelių įvorės ir įtempimo mažinimo spaustukai yra labai svarbūs, kad vibracijos energija nepatektų tiesiai į trapią užspaudimo sąsają tarp gnybto ir laido – dažną gedimo vietą.

3) Sistemos integravimas:

• Saugūs tvirtinimo taškai:Jungtys turi būti suprojektuotos su integruotais laikikliais arba ąselėmis, kad būtų galima saugiai pritvirtinti prie transporto priemonės kėbulo arba komponento, kad visas mazgas nerezonuotų.
• Moduliškumas ir sandarinimas:Daugelyje jungčių yra sandarinimo tarpikliai; jie turi išlaikyti savo elastomerines savybes ir atsparumą gniuždymui per visą vibracijos tarnavimo laiką, kad būtų išvengta drėgmės patekimo.

Išvada: pagrindinis automobilių elektrifikavimo ramstis
Transporto priemonėms tobulėjant į elektrines (EV) ir autonomines (ADAS) platformas, vibracijai{0}}atsparių jungčių svarba tik didėja. Elektros varikliai turi didesnę srovę ir jautresnius žemos -tampos jutiklių tinklus, kur stabili kontaktinė varža yra itin svarbi akumuliatoriaus saugai ir valdymo sistemos tikslumui. Jungtis nebėra pasyvus tiltelis, o aktyvus saugos komponentas.

Todėl griežtų vibracijos nuovargio standartų laikymasis yra jungties kokybės įrodymas ir būtina sąlyga, norint ją naudoti šiuolaikinėse transporto priemonėse. Tai inžinerijos triumfas sukuriant stabilų, statinį elektros ryšį labai dinamiškame mechaniniame pasaulyje. Automobilių gamintojams ir tiekėjams tai yra nenumaldomas siekis, kad elektros energijos nebūtų pertrūkių-, siekiant užtikrinti, kad kiekvienas ryšys būtų toks pat patikimas kaip ir pati transporto priemonė.
