Reikalingame pramoninės automatikos pasaulyje paprastas tinklo kabelis jo nenukirps. Vibracija, drėgmė ir cheminis poveikis gali sustabdyti gamybos liniją. Čia įvedamas tvirtas M12 D-kodas su RJ45 jungtimi, tarnaujantis kaip svarbi jungtis tarp tvirtų lauko įrenginių ir standartinių eterneto tinklų. Jei kuriate, prižiūrite ar perkate pramoninę sąranką, šio komponento supratimas yra labai svarbus siekiant užtikrinti nepajudinamą patikimumą.
Šiame vadove bus išaiškintas RJ45 jungties M12 D-kodas, paaiškinamas jo vaidmuo, pagrindiniai pranašumai ir pagrindinės programos, kurios padės priimti pagrįstą sprendimą.

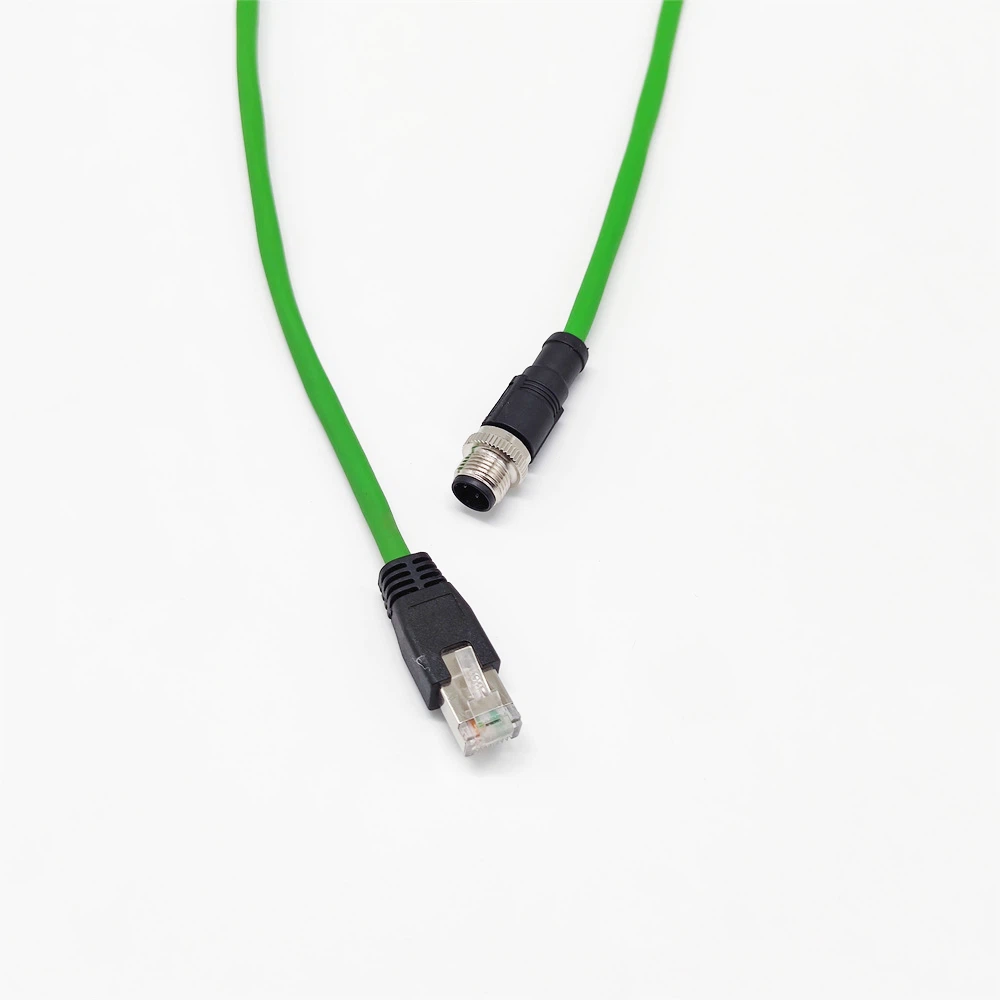

Kas yra M12 D-kodas į RJ45 jungtį?
Suskaidykime pavadinimą, kad suprastume jo funkciją:
- M12:Tai reiškia standartizuotą 12-milimetrų srieginę apvalią jungtį, pramonėje garsėjančią dėl saugios, vibracijai atsparios jungties.
- D-Kodas:Tai yra esminė dalis. „Kodas“ (A, B, C, D, X) apibrėžia kaiščio konfigūraciją ir numatomą pritaikymą. D-kodas yra specialiai sukurtas 100 Mbps sparčiajam eternetui (100BASE-TX). Duomenims perduoti ir priimti naudojami 4 kontaktai, puikiai atitinkantys standartinio Ethernet reikalavimus.
- RJ45:Tai pažįstamas standartinis kištukas, kurį rasite biuro tinklo kabelių gale, naudojamas Ethernet, jungiantis prie jungiklių, maršrutizatorių ir kompiuterių.
Todėl M12 D-kodas į RJ45 jungtį yra adapteris arba kabelio mazgas, kuris paverčia tvirtą pramoninę M12 jungtį į standartinį RJ45 lizdą. Jis veikia kaip tiltas, apsaugantis jautrų tinklo ryšį nuo atšiaurių gamyklos grindų realijų.
Kodėl jūsų veiklai reikalingos M12 D{1}}kodo jungtys
Pramoninėje aplinkoje pasirinkti M12 D-kodą, o ne standartinį RJ45 kabelį, nėra tik galimybė; tai strateginis patikimumo atnaujinimas. Štai kodėl:
1. Puikus patvarumas ir atsparumas vibracijai
Sraigtinis -M12 jungties fiksavimo mechanizmas užtikrina, kad ji būtų tvirtai prijungta net ir esant stipriai-vibracijai, kurią sukelia sunki technika. Standartinis RJ45 plastikinis spaustukas yra dažnas gedimo taškas, lengvai išjudinamas ir dėl to atsiranda brangių tinklo prastovų.
2. Išskirtinis IP (apsaugos nuo patekimo) įvertinimas
Dauguma M12 D{1}}kodo jungčių pasižymi aukštu IP reitingu, pvz., IP67 arba IP68. Tai reiškia, kad jie yra atsparūs dulkėms- ir gali atlaikyti panardinimą į vandenį (IP67: iki 1 m 30 minučių; IP68: nurodyta nuolatiniam panardinimui). Dėl to jie yra nepralaidūs aušinimo skysčio purslams, aukšto{10}slėgio plovimui ir dulkėtoms sąlygoms.
3. Supaprastintas montavimas ir priežiūra
Šios jungtys skirtos efektyvumui. Jų paprastas sraigtinis{1}}užrakinimo dizainas leidžia greitai ir be įrankių sujungti, sutaupant brangaus laiko montavimo ir priežiūros ciklų metu. Tvirta konstrukcija taip pat reiškia, kad jie tarnauja ilgiau ir sumažina keitimo dažnumą.
4. Standartizuotas pasauliniam suderinamumui
Kaip IEC 61076-2-101 standarto dalis, M12 D kodo jungtys užtikrina skirtingų gamintojų įrenginių sąveiką. Tai garantuoja, kad galite patikimai prijungti jutiklius, pavaras ir kitą įrangą prie tinklo, nepriklausomai nuo prekės ženklo.
Pagrindinės programos: kur rasite veikiantį M12 D{1}}kodą
M12 D-kodas į RJ45 yra puikus sprendimas, skirtas įvairiems pramoniniams įrenginiams prijungti prie 100 Mbps Ethernet tinklo. Įprastos programos apima:
- Pramoninis eternetas (PROFINET, EtherNet/IP):PLC, nuotolinių I/O modulių ir diskų, palaikančių 100 Mbps greitį, prijungimas.
- Jutiklių ir pavaros mechanizmų tinklas:Maitinti ir prijungti sudėtingus jutiklius (pvz., regėjimo jutiklius, lazerinius matavimo prietaisus), kuriems reikalingas tinklo ryšys.
- Gamyklos automatizavimo robotai:Suteikia patikimą tinklo ryšį robotizuotoms ginklams ir valdymo blokams surinkimo linijoje.
- Proceso valdymo sistemos:Nepertraukiamo duomenų srauto iš lauko įrenginių chemijos, maisto ir gėrimų bei farmacijos pramonėje užtikrinimas.
Tinkamos jungties pasirinkimas
Pasirinkdami M12 D-kodą RJ45 kabeliui, atsižvelkite į laido ilgį, apvalkalo medžiagą (pvz., PUR atsparumui aliejui, PVC bendram naudojimui) ir jungčių lytį (paprastai iš M12 į lizdą RJ45 arba integruotą į pataisinį kabelį).
Įrenginiams, kuriems reikalingas Gigabit Ethernet (1000BASE-T), jums reikės M12 X-kodo jungties, kuri duomenims perduoti naudoja visus 8 kaiščius. Visada patikrinkite savo įrenginio specifikacijas, kad įsitikintumėte, jog jis suderinamas.
Apibendrinant
M12 D{1}}kodas su RJ45 jungtimi yra daugiau nei tik laidas; tai gyvybiškai svarbus komponentas kuriant atsparų ir{3}}ilgą veikimo laiką pramoninį tinklą. Suteikdama tvirtą, sandarią ir patikimą sąsają, ji pašalina įprastą pažeidžiamumą ir užtikrina sklandų duomenų srautą net ir pačiomis sunkiausiomis sąlygomis. Atnaujinkite savo ryšį ir pašalinkite tinklo prastovą.[Naršykite mūsų aukštos-kokybės, IP67-apsaugotų nuo M12 D kodo iki RJ45 sprendimų asortimentą šiandien, kad rastumėte tobulai tinkantį pramoniniam pritaikymui.]
